泵站综合自动化系统核心组件解析

泵站综合自动化系统是现代水利工程、市政供排水及工业流体输送领域的中枢神经，它集成了计算机技术、网络通信技术和自动控制技术，旨在实现泵站的无人值守、远程监控、智能调度与高效运行。该系统并非单一设备，而是一个由多个关键子系统有机结合的复杂体系。其核心组件通常包括监控系统、现地控制单元（LCU）、直流屏、保护屏以及不间断电源（UPS），它们共同构成了自动化控制系统的基石。

1. 监控系统：系统的“大脑”与“窗口”
监控系统是泵站综合自动化的指挥中心和信息展示平台。通常位于中央控制室，由监控计算机、服务器、网络设备及专业监控软件（SCADA系统）组成。它负责采集全站所有设备的运行数据（如电压、电流、水位、流量、设备状态等），进行集中处理、存储、分析和显示。操作人员可以通过图形化的人机界面（HMI）直观地了解泵站全景，并下达远程控制指令（如机组的启停、闸门的开度调节）。监控系统还承担着故障报警、历史数据查询、报表生成和优化调度等高级功能，是实现泵站智能化管理的核心。

2. 现地控制单元（LCU屏）：现场的“手脚”与“哨兵”
LCU屏是部署在泵房、配电间等设备现场的智能控制终端，直接与水泵机组、断路器、阀门、传感器等一次设备相连。它作为监控系统的延伸和补充，具备独立的数据采集、逻辑判断和控制执行能力。其主要功能包括：接收现场仪表信号；执行来自监控中心或本地的控制命令；实现设备联锁保护和顺序控制；在监控系统通信中断时，仍能独立完成既定区域的自动化控制，保障基本运行。LCU屏是提高系统可靠性、实现分布式控制的关键环节。

3. 直流屏：控制与保护的“生命线”
直流屏，即直流电源系统，为泵站内的继电保护装置、自动装置、事故照明、LCU的控制回路以及断路器的分合闸操作提供稳定、可靠的不间断直流电源。即使在交流厂用电全部中断的极端情况下，直流屏依靠其蓄电池组也能持续供电，确保保护系统能够正确动作，避免事故扩大，并为关键控制设备提供后备动力，是保障泵站安全停机的最后防线。其电压等级通常为110V或220V。

4. 保护屏：设备安全的“忠诚卫士”
保护屏内安装有各类继电保护装置和自动装置，专门负责监测电气设备（如电动机、变压器、输电线路）的运行状态。当设备发生短路、过载、过压、欠压、接地等故障或不正常工况时，保护装置能迅速、准确地判断故障性质和位置，并立即发出跳闸指令或报警信号，将故障设备从系统中隔离，以最大限度地保护主要设备免受损害，并保证非故障部分的连续运行。它是保障泵站主设备安全运行的核心设备。

5. 不间断电源（UPS）：信息与控制的“稳定器”
UPS主要为监控计算机、服务器、网络设备、通信设备及精密仪表等对电源质量要求高的负荷提供纯净、不间断的交流电源。它能有效滤除市电中的浪涌、波动和干扰，在市电突然中断时，可无间断地切换到蓄电池供电，为监控系统提供宝贵的后台数据保存和有序关机时间，或支撑系统在限定时间内继续运行，防止因瞬间断电导致的数据丢失、控制中断或硬件损坏。

自动化控制系统：有机整合与智能联动

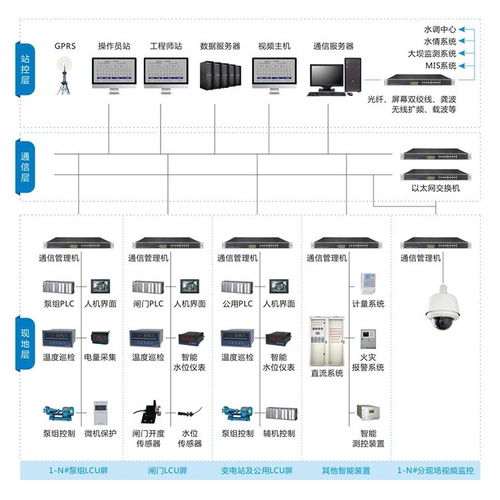

上述所有组件并非孤立工作，而是通过工业网络（如以太网、现场总线）紧密连接，在统一的自动化控制系统框架下协同运行。自动化控制系统的软件和逻辑将监控、控制、保护、供电融为一体，实现诸如：根据水位或流量自动启停泵组；按照预设程序进行多台泵的轮换运行；故障时自动切换备用设备；联动调节闸门与水泵；以及将实时数据上传至更高级别的调度中心等功能。

泵站综合自动化系统通过监控系统、LCU屏、直流屏、保护屏和UPS等核心组件的各司其职与无缝协作，构建了一个层次清晰、功能完备、安全可靠的智能控制体系，极大地提升了泵站的运行效率、安全水平和管理现代化程度。
