水泥行业自动化控制系统工业以太网一体化解决方案

在现代化水泥生产中，自动化控制系统是实现高效、稳定、节能与安全生产的核心。传统的现场总线或分散式控制系统在应对大规模、高实时性数据交互与复杂协同控制时，往往面临带宽瓶颈、协议不统一、信息孤岛等挑战。工业以太网凭借其高带宽、开放性、强互操作性及与企业信息网络无缝集成的优势，已成为水泥行业自动化控制系统升级换代的主流方向。本文阐述一套专为水泥工业设计的自动化控制系统工业以太网一体化解决方案。

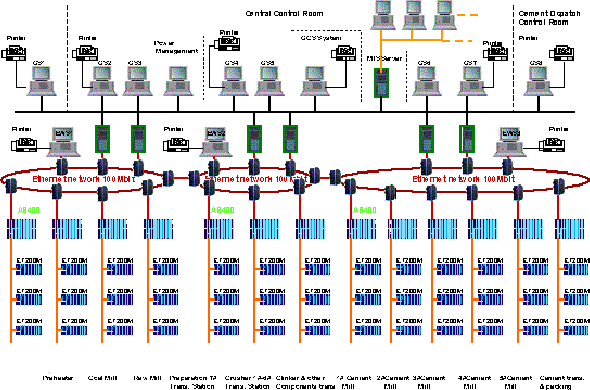

一、 系统架构设计：分层融合，统一管控

解决方案采用基于工业以太网的标准化、分层分布式架构，通常分为三层：

1. 信息管理层 (ERP/MES层)：位于工厂顶层，通过标准以太网与企业资源计划(ERP)、制造执行系统(MES)等连接，实现生产计划、质量追溯、能源管理、设备运维等全厂信息的集成与决策支持。

1. 过程监控层 (监控中心层)：为核心控制层，部署冗余环网或星型拓扑的工业以太网。操作员站、工程师站、服务器（历史数据服务器、应用服务器等）及核心控制器（如大型PLC、DCS控制器）均接入此网络。通过OPC UA、MQTT等开放协议，实现全流程（从原料破碎、生料粉磨、熟料烧成到水泥粉磨与包装）的集中监控、数据采集、报警管理与高级优化控制。

1. 现场设备层 (控制与执行层)：将工业以太网延伸至车间与设备层面。通过工业以太网交换机，连接分布在生产线各区域的远程I/O站、智能仪表（如在线成分分析仪、激光粒度仪）、变频器、电机软启动器、机器人、视觉系统等。采用PROFINET、EtherNet/IP或EtherCAT等实时以太网协议，确保对窑、磨机、风机、泵等关键设备的精确、实时控制与状态监测。

三层网络通过工业级防火墙与路由策略进行安全隔离与数据定向交换，保障控制网络的实时性与安全性。

二、 核心解决方案组成

1. 高速可靠的基础网络：采用工业级全千兆甚至万兆以太网交换机构建主干，支持冗余环网协议（如MRP、HSR、PRP），确保网络自愈时间小于50ms，满足烧成系统等关键工艺对连续性的严苛要求。所有网络设备具备高抗干扰、宽温、防尘防水（IP67等级适用于部分现场）特性。

1. 统一的控制平台：基于工业以太网，整合DCS（分散控制系统）、PLC（可编程逻辑控制器）及SCADA（数据采集与监视控制系统）功能于一体。控制器之间、控制器与上位机之间通过以太网进行对等通信，打破子系统壁垒，实现生料制备、熟料烧成、水泥粉磨等全流程的协同优化控制。

1. 智能设备深度集成：支持各类支持以太网接口的智能现场设备“即插即用”。例如，窑尾高温摄像机的视频流、袋收尘器的压差与破袋检测信号、大型电机的振动与温度数据，均可直接通过以太网上传至监控中心，实现预测性维护。

1. 无线扩展与移动应用：在布线困难的区域（如矿山、料场），采用工业无线局域网（IWLAN）或5G专网进行补充，连接移动设备（如堆取料机、巡检终端），实现生产数据的无线采集与移动监控。

1. 网络安全纵深防御：构建涵盖网络边界防护（工业防火墙）、区域隔离（VLAN划分）、访问控制（802.1X）、设备白名单、安全审计与入侵检测的完整安全体系，抵御网络攻击，保障控制系统稳定运行。

1. 集中管理与远程运维：通过网络管理软件，对全网设备进行统一配置、状态监控与故障诊断。结合工业云平台，在安全前提下，授权专家可进行远程调试、程序更新与故障分析，大幅提升运维效率。

三、 实施效益

• 提升生产效率与稳定性：高速网络确保海量数据实时交互，使先进控制算法（如窑炉优化控制、磨机负荷控制）得以有效实施，提高产量与质量稳定性，降低能耗。
• 降低全生命周期成本：统一的网络架构简化了布线、减少了协议转换设备，降低了安装与维护成本。开放标准也降低了未来扩展与升级的成本与风险。
• 增强生产透明度与可追溯性：从现场设备到管理层的纵向数据贯通，实现了生产全要素的数字化与透明化管理，为精细化管理与质量追溯奠定基础。
• 提高运维智能化水平：基于网络的集中监控与预测性维护，变被动抢修为主动预防，减少非计划停机，延长设备寿命。

###

面向水泥行业的工业以太网自动化控制解决方案，通过构建一个高速、开放、智能、安全的统一网络平台，不仅解决了传统控制系统在集成与扩展上的痛点，更是水泥工厂迈向智能制造、实现数字化转型的关键基础设施。它使得生产控制更加精准灵活，信息管理更加高效协同，为水泥企业在降本增效、绿色生产与安全管理方面提供了坚实的技术支撑。
